AutoCAD 如何自訂線型教學

基本線型設定教學

每種線型,均在線型定義檔中,佔用兩行,來加以定義。
*線型名稱,線型描述 線型範例
A,線型樣式描述1,線型樣式描述2......
第一行包含‥線型名稱,及可選擇是否設定的線型描述。
第二行,是定義實際線型樣式的字碼。
第二行必須以字母 A (對齊) 開始,後面接著定義提筆長度 (空格)、下筆長度 (虛線) ,和圓點的樣式描述子列示。
透過以分號 (;) 開始一行,您可以在 LIN 檔中,包含註解。


*線型名稱,線型描述 線型範例
A,線型樣式描述1,線型樣式描述2......
*線型名稱:以星號 (*) 開頭,並且應為線型唯一名稱。
*線型描述:線型描述會顯示在「線型管理員」,和「載入或重新載入線型」對話方塊中的描述欄位。該描述為可選擇是否設定,如果設定則需要與前面的線型名稱用逗號(,) 分隔;反之,沒有設定該描述則請勿加入逗號(,) 分隔。
*對齊點 (A):目前只有A類型對齊可以使用。用於指定個別線、圓、弧在端點處的樣式對齊動作,可以保證線與弧的起點與終點,均以虛線表示。
*樣式描述:每個樣式描述均會指定組成線型各區段的長度,以逗號分隔 (不允許有空格)
十進位正數,表示該長度的下筆 (虛線) 區段。
十進位負數,表示該長度的提筆 (空格) 區段。
虛線長度為 0 時,則繪製一個圓點。
A 類型對齊要求第一個虛線長度,大於或等於 0 (下筆區段)。第二個虛線長度,應小於 0 (提筆區段或空格)。必須至少有兩種虛線規格。

線型設定中加入文字(有文字的線型)

在線型描述中加入文字字元的格式如下:
["文字字串",文字型式名稱,比例,旋轉,X 偏移,Y 偏移]
調整比例、旋轉、X 偏移和 Y 偏移值必須以帶符號的十進位數值表示,例如 1、-17 和 0.01。

*文字字串:線型中要顯示的字元。
*文字型式名稱:要使用的文字型式名稱。如果未指定文字型式,則使用目前定義的型式。
註: 嵌入的文字字元與圖面中的文字型式相關聯。載入線型之前,與線型相關聯的文字型式必須存在。
*比例:用於文字型式之相對於線型比例的比例係數。所提供的比例係數字首必須為 S=,例如 S=.5 表示比例係數為 0.5。文字型式的高度會乘以比例係數。如果文字型式的高度為 0,則會將 S=值之值直接做為高度使用。
*旋轉:要顯示在線型中的字元旋轉角度。旋轉角度的字首必須為 U=、R= 或 =。
U= 指定直立或便於閱讀文字。
R = 指定相對於線的相對旋轉角度或相切旋轉角度。
A= 指定相對於原點的文字絕對旋轉角度,即不論與線的相對位置為何,所有文字都具有相同的旋轉角度。
該角度值可以附加
d 表示度 (預設值為度)
r 表示弳度
g 表示百分度

下圖為旋轉定義R、U、A的比較。
U:A,.5,-.1,["HW",STANDARD,S=.1,U=0.0,X=0.0,Y=-.05],-.3
R:A,.5,-.1,["HW",STANDARD,S=.1,R=0.0,X=0.0,Y=-.05],-.3
A:A,.5,-.1,["HW",STANDARD,S=.1,A=0.0,X=0.0,Y=-.05],-.3
上圖為旋轉定義U、R、A的比較

如果省略旋轉角度,系統會以 0 做為相對旋轉角度。旋轉的中心點位於基準線和標稱上的收頭高度之間。
註: 可從 LIN 檔重新載入線型,將包含舊式線型 (不使用 U [直立) 旋轉旗標) 的圖面更新為最新線型定義。在重新載入線型定義之前將 R (旋轉) 旗標變更為 U (直立) 旗標可更新自訂線型。
*X 偏移:在線型 X 軸上的文字移動,沿著線進行。所提供的偏移字首必須為 X=,例如 X=.1 表示偏移 0.1。如果省略偏移或其值為 0,則完成的造型無偏移。使用此功能變數可控制文字與前一個提筆筆劃或下筆筆劃之間的距離。該值不會使用 S=值所定義的比例係數來調整比例,但是它會依據線型來調整比例。
*Y 偏移:在線型 Y 軸上的文字移動,與線成 90 度角。所提供的偏移字首必須為 Y=,例如 Y=.1 表示偏移 0.1。 如果省略偏移或其值為 0,則完成的造型無偏移。使用此功能變數可控制文字相對於線的垂直對齊。該值不會使用 S=值所定義的比例係數來調整比例,但是它會依據線型來調整比例。

線型設定中加入造型

線型描述中造型物件描述子的語法如下:
[造型名稱,造型檔名] or [造型名稱,造型檔名,格式描述]
格式描述:與文字相同,在此不再次介紹。完整設置語法如下:
[造型名稱,造型檔名,比例,旋轉,X 偏移,Y 偏移]
造型與文字的差別:
1.文字字串需要用雙引號(")包覆;造型名稱則沒有。
2.造型的格式描述可完全省略。


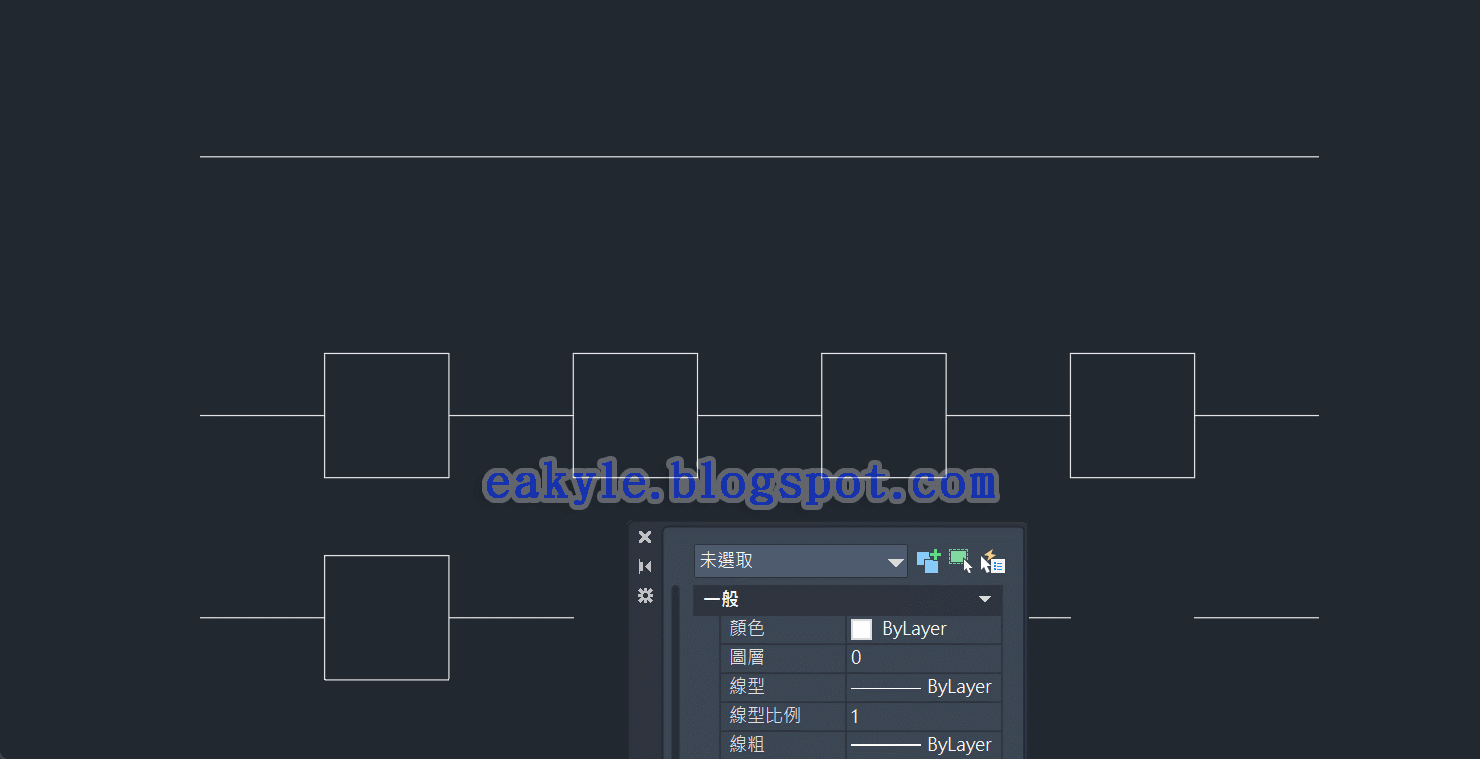

使用MKLTYPE指令 (Express Tool)

此需要安裝原廠外掛Express工具
根據選取的物件建立一個線型,並將其儲存在指定的線型定義 (LIN) 檔案。

線型是一系列重複的虛線、點、造型與文字物件。使用標準的 AutoCAD PLINELINE、POINT、TEXT、與 SHAPE 指令,繪製近似的線型,然後在 MKLTYPE 的「選取物件」提示中選取物件。複雜與簡單的線型都可以用 MKLTYPE 建立。若要在選項中建立複雜的線型,請將造型與文字物件包括在選取中。MKSHAPE 可讓您只需選取物件即可建立造型。

指令:MKLTYPE

選擇「.LIN」的檔案:<C:\Express\Drawings\acad.lin>:鍵入線型檔名與資料夾路徑
鍵入線型名稱:指定一個線型名稱
線型描述:指定一個線型描述
線定義的起點:指定一個起點
線定義的終點:指定一個終點
選取物件:選取線、聚合線、點、造型或文字物件




相關連結

AutoCAD 填充線(Hatch)自訂樣式製作教學

參考

AutoCAD 2016 說明
