AutoCAD 標註的放置標註文字固定距離方式

在放置標註文字時，雖然支援直接輸入距離，但是受到鼠標影響，需要一些技巧，否則容易導致有誤差。

輸入時，使用@代表相對座標

相對的點是標註的第二點

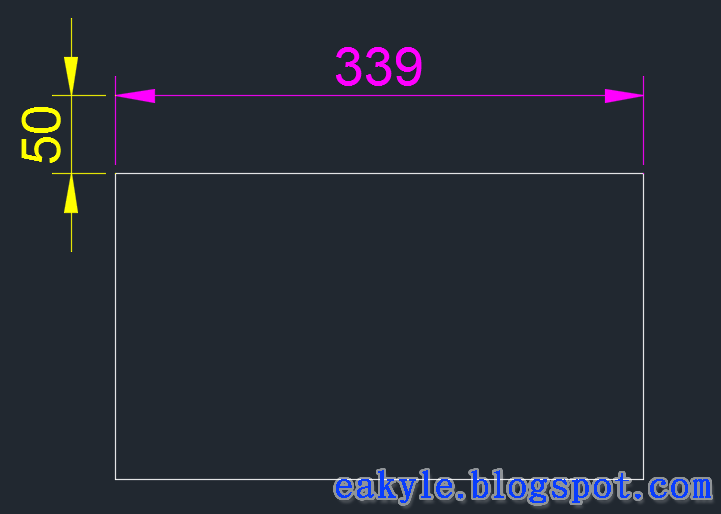

如果向上距離50的話

輸入@0,50

即可完成

其他方向及距離只需要修改相對座標數值即可
缺點：難以適用於斜邊的對齊式標註

輸入時，使用@代表相對座標
相對的點是標註的第二點
如果向上距離50的話
輸入@50<90

輸入@50<90

即可完成

其他方向及距離只需要修改相對座標數值即可
適用於斜邊的對齊式標註，缺點：需要知道角度。

這方式是最常有人用，但也是最會失敗的
因為這其實是因為受到鼠標方向及基準點(標註的第二點)的影響

示範1-1.鼠標隨便擺個大概方向，直接輸入距離

鼠標隨便擺個大概方向，直接輸入距離

示範1-2.結果實際距離因為受到鼠標方向及基準點(標註的第二點)的影響導致比輸入距離短，加上角度影響，也因此每次使用會有所誤差。(備註：基準點如果沒設定，在預設上是標註的第二點)

結果實際距離因為受到鼠標方向及基準點(標註的第二點)的影響導致每次使用會有所誤差

示範2.使用正交(F8)或是極座標追蹤(F10)
實際上使用正交(F8)或是極座標追蹤(F10)對選取標註文字位置沒有影響，其結果跟示範1相同。

需要使用物件鎖點(F3)和物件鎖點追蹤(F11)

這裡示範鎖點用中點+互垂點(推薦，可應用在斜邊上)

1.在選取標註文字位置時，選取中點後，拉出顯示互垂點

在選取標註文字位置時，選取中點後，拉出顯示互垂點

2.輸入距離

輸入距離

3.即可達成

即可達成

用鎖點法：中點+互垂點會與方式1相比不用改變輸入值，與方式2相比不需要知道角度。
而且適用任何角度。

動態展示：

動態展示：鎖點法：中點+互垂點
