AutoCAD 多重引線文字對齊排列教學
如何使用內建指令把多重引線文字對齊並排列
使用指令mleaderalign
可以設定對齊方式：分散對齊(D)/使引線線段平行(P)/指定間距(S)/使用目前的間距(U)
(文字對齊textalign使用方式相同)

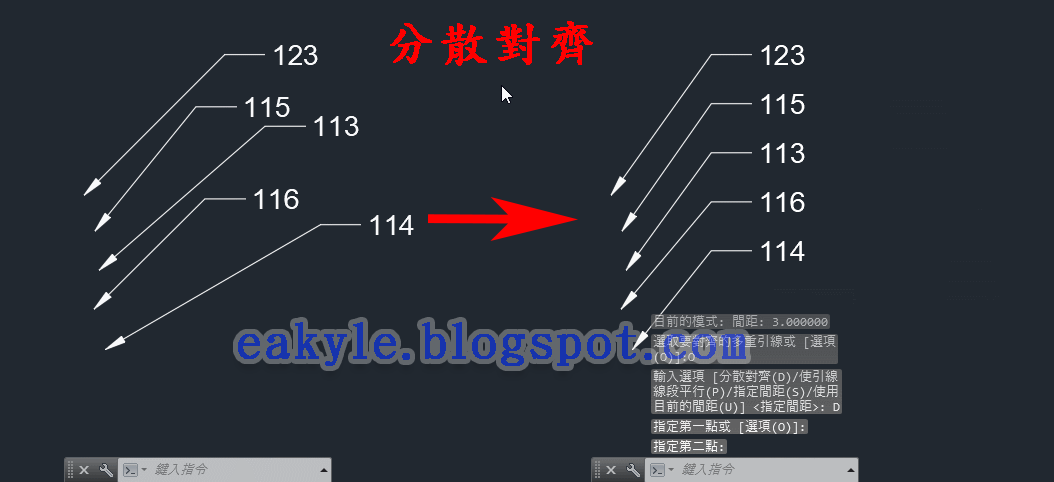

1. 分散對齊
可以讓在選定距離內分散對齊

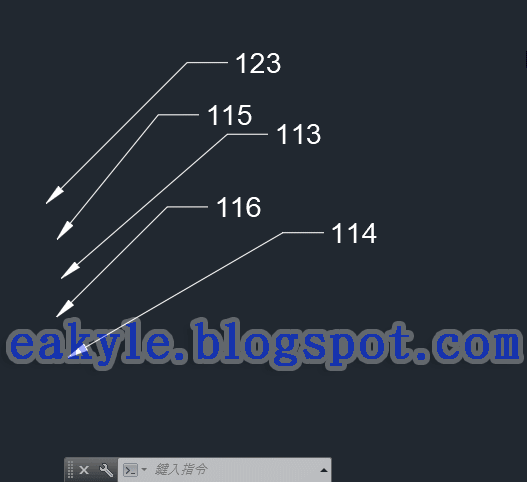

2. 使引線線段平行
會使第一引線線段平行，但文字不會對齊

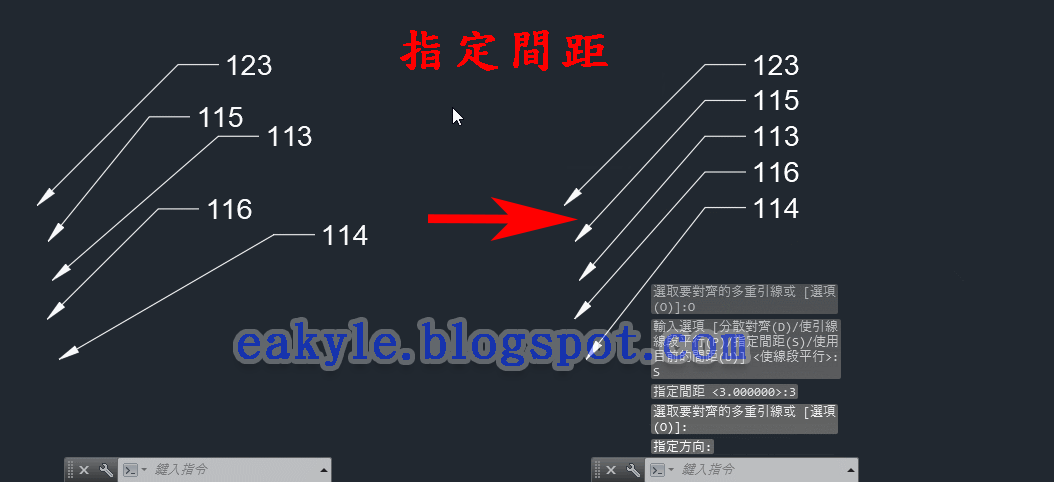

3. 指定間距
可以指定對齊之間的間距距離

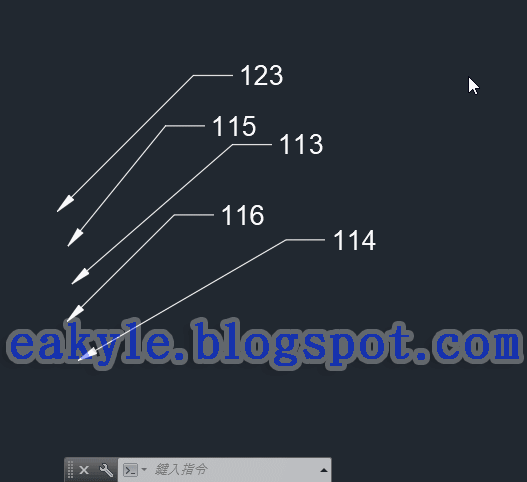

4. 使用目前的間距
使用原本間距來對齊
AutoCAD 填充線(剖面線)樣式簡易製作產生器
＊填充線樣式製作使用說明： 1.每個樣式下載前，需將所需參數填入，除了樣式說明非必填，其餘必填。 2.在所需參數填入完成後，即可按下下載樣式按鈕，將會下載該填充線(Hatch)樣式的PAT檔。 3.檔案下載後，可將檔案放到CAD的支援檔搜尋路徑內即可在選取樣式區找到該樣式。 4.檔案/樣式名不能超過 31 個字元。 5.如有 錯誤 或 無法下載 ，請回復告知，感謝。 English Version 索引 1.瓷磚堆疊 2.瓷磚交錯 3.堆疊分割 4.堆疊錯位 5.水平縫 6.垂直縫 7.堆疊分割-雙高度 8.堆疊分割-雙寬度 9.六邊形-無縫 10.六邊形-有縫 11.四塊三角組方形 12.二塊三角組方形 14.人字拼-2-無縫 1.瓷磚堆疊 檔案/樣式名： 樣式說明： 瓷磚高度： 瓷磚寬度： 間隙寬度： 下載樣式 2.瓷磚交錯 檔案/樣式名： 樣式說明： 錯位偏移 % (0~100)： 瓷磚高度： 瓷磚寬度： 間隙寬度： 下載樣式 3.堆疊分割 檔案/樣式名： 樣式說明： 高度： 寬度： 下載樣式 4.堆疊錯位 檔案/樣式名： 樣式說明： 錯位偏移 % (0~100)： 瓷磚高度： 瓷磚寬度： 下載樣式 5.水平縫 檔案/樣式名： 樣式說明： 瓷磚高度： 瓷磚寬度： 間隙寬度： 下載樣式 6.垂直縫 檔案/樣式名： 樣式說明： 瓷磚高度： 瓷磚寬度： 間隙寬度： 下載樣式 7.堆疊分割-雙高度 檔案/樣式名： 樣式說明： 瓷磚高度1： 瓷磚高度2： 瓷磚寬度： 下載樣式 8.堆疊分割-雙寬度 檔案/樣式名： 樣式說明： 瓷磚高度： 瓷磚寬度1： 瓷磚寬度2： 下載樣式 9.六邊形-無縫 檔案/樣式名： 樣式說明： 邊長： 下載樣式 10.六邊形-有縫 檔案/樣式名： 樣式說明： 邊長： 間隙寬度： 下載樣式 11.四塊三角組方形 檔案/樣式名： 樣式說明： 方形邊長： 間隙寬度： 下載樣式 ...
